Сцепление грузового автомобиля: устройство, принцип работы, типы, обслуживание и ремонт

Сцепление – это один из важнейших элементов трансмиссии грузового автомобиля, обеспечивающий плавное соединение и разъединение двигателя с коробкой передач. Его основная задача заключается в передаче крутящего момента от двигателя к трансмиссии, позволяя водителю переключать передачи без рывков и остановок. Правильная работа сцепления напрямую влияет на срок службы двигателя, коробки передач и других компонентов трансмиссии, а также на безопасность и комфорт вождения. В этой статье мы подробно рассмотрим устройство, принцип работы, типы сцеплений, а также особенности обслуживания и ремонта сцепления грузовых автомобилей.

Устройство и Принцип Работы Сцепления

Сцепление – это сложный механизм, состоящий из нескольких основных компонентов, каждый из которых выполняет свою важную функцию. Рассмотрим основные элементы сцепления и их роль в обеспечении его работы.

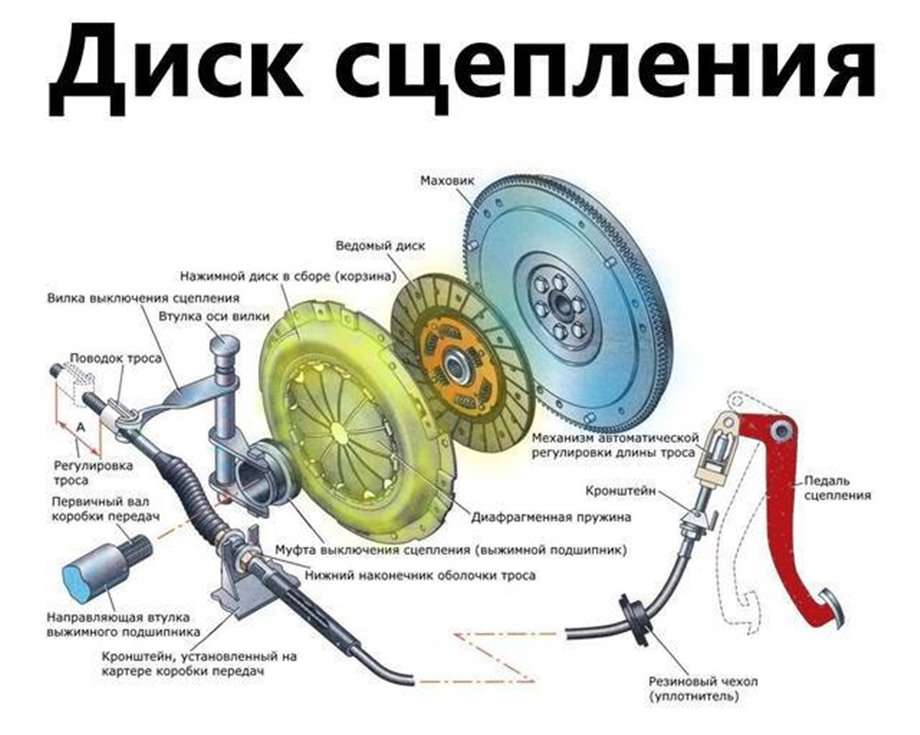

Основные Компоненты Сцепления

• Ведомый диск (диск сцепления): Это основной элемент, который передает крутящий момент от двигателя к коробке передач. Он состоит из стального диска с фрикционными накладками, обеспечивающими надежное сцепление с маховиком и нажимным диском.
• Нажимной диск (корзина сцепления): Прижимает ведомый диск к маховику, обеспечивая передачу крутящего момента. Он состоит из корпуса, пружин и нажимной пластины.
• Маховик: Большой вращающийся диск, прикрепленный к коленчатому валу двигателя. Он служит для накопления энергии и обеспечения плавности работы двигателя, а также является одной из поверхностей трения для ведомого диска.
• Выжимной подшипник: Прижимается к нажимной пластине корзины сцепления при нажатии на педаль сцепления, освобождая ведомый диск от контакта с маховиком.
• Вилка выключения сцепления: Передает усилие от педали сцепления к выжимному подшипнику.
• Привод сцепления: Система, передающая усилие от педали сцепления к вилке выключения сцепления. Может быть механическим, гидравлическим или пневматическим.

Принцип Работы Сцепления

Принцип работы сцепления основан на использовании силы трения. Когда педаль сцепления отпущена, нажимной диск прижимает ведомый диск к маховику, обеспечивая надежное сцепление между двигателем и трансмиссией. Вращение коленчатого вала двигателя передается на маховик, затем на ведомый диск и далее на первичный вал коробки передач. Когда водитель нажимает на педаль сцепления, вилка выключения сцепления перемещает выжимной подшипник, который, в свою очередь, воздействует на нажимную пластину корзины сцепления. Это приводит к ослаблению прижима ведомого диска к маховику, разъединяя двигатель и трансмиссию. В этот момент водитель может переключить передачу без нагрузки на двигатель и коробку передач. После отпускания педали сцепления нажимной диск снова прижимает ведомый диск к маховику, и передача крутящего момента возобновляется.

Типы Сцеплений для Грузовых Автомобилей

Существует несколько различных типов сцеплений, используемых в грузовых автомобилях. Каждый тип имеет свои преимущества и недостатки, а также предназначен для определенных условий эксплуатации и типов транспортных средств. Рассмотрим наиболее распространенные типы сцеплений.

По Типу Привода

• Механическое сцепление: В этом типе сцепления усилие от педали передается на вилку выключения сцепления через систему тросов или рычагов. Механическое сцепление является простым и надежным, но требует значительного усилия на педали.
• Гидравлическое сцепление: В этом типе сцепления усилие от педали передается на вилку выключения сцепления через гидравлическую систему. Гидравлическое сцепление обеспечивает более плавное и легкое управление, чем механическое.
• Пневматическое сцепление: В этом типе сцепления усилие от педали передается на вилку выключения сцепления через пневматическую систему. Пневматическое сцепление обычно используется на тяжелых грузовых автомобилях, требующих большого усилия для выключения сцепления.

По Конструкции

• Однодисковое сцепление: Это наиболее распространенный тип сцепления, используемый в большинстве грузовых автомобилей. Он состоит из одного ведомого диска, нажимного диска и маховика.
• Двухдисковое сцепление: Этот тип сцепления используется на тяжелых грузовых автомобилях, требующих большей передаваемой мощности. Он состоит из двух ведомых дисков, нажимного диска и маховика. Двухдисковое сцепление обеспечивает большую площадь трения и, следовательно, большую передаваемую мощность.
• Многодисковое сцепление: Этот тип сцепления используется в специализированных транспортных средствах, требующих очень высокой передаваемой мощности. Он состоит из нескольких ведомых и нажимных дисков.

По Типу Пружин

• Сцепление с цилиндрическими пружинами: В этом типе сцепления для прижима ведомого диска к маховику используются цилиндрические пружины, расположенные по окружности нажимного диска.
• Сцепление с диафрагменной пружиной: В этом типе сцепления для прижима ведомого диска к маховику используется диафрагменная пружина, имеющая форму тарелки. Сцепление с диафрагменной пружиной обеспечивает более равномерное распределение усилия и более плавное включение.

Признаки Неисправности Сцепления

Своевременное обнаружение признаков неисправности сцепления позволяет избежать более серьезных проблем и дорогостоящего ремонта. Важно обращать внимание на любые изменения в работе сцепления и принимать меры при первых признаках неисправности.

Основные Признаки Неисправности

• Пробуксовка сцепления: Двигатель набирает обороты, но автомобиль не разгоняется или разгоняется медленно. Это происходит из-за недостаточного прижима ведомого диска к маховику, в результате чего происходит проскальзывание.
• Рывки при включении сцепления: Автомобиль дергается при трогании с места или переключении передач. Это может быть вызвано неровностями на поверхности ведомого диска или нажимного диска, а также износом демпферных пружин ведомого диска.
• Шум при нажатии на педаль сцепления: Появление посторонних шумов, таких как скрип, скрежет или гул, при нажатии на педаль сцепления может указывать на износ выжимного подшипника или других компонентов сцепления.
• Затрудненное переключение передач: Передачи включаются с трудом или не включаются вовсе. Это может быть вызвано недостаточным выключением сцепления, износом синхронизаторов коробки передач или проблемами с приводом сцепления.
• Вибрация педали сцепления: Появление вибрации на педали сцепления может указывать на дисбаланс ведомого диска или нажимного диска.
• Неполное выключение сцепления: После нажатия на педаль сцепления и попытке включить передачу слышен хруст или передача включается с трудом. Это может быть вызвано износом или повреждением компонентов привода сцепления, таких как главный или рабочий цилиндр.

Диагностика Сцепления

Правильная диагностика сцепления позволяет точно определить причину неисправности и выбрать оптимальный способ ремонта. Диагностика может проводиться как визуально, так и с использованием специального оборудования.

Методы Диагностики

• Визуальный осмотр: Осмотр компонентов сцепления на предмет износа, повреждений и утечек. Проверяется состояние ведомого диска, нажимного диска, маховика, выжимного подшипника и привода сцепления.
• Проверка хода педали сцепления: Измерение хода педали сцепления и сравнение его с нормативными значениями. Неправильный ход педали может указывать на проблемы с приводом сцепления.
• Проверка герметичности гидравлической системы: Проверка гидравлической системы сцепления на предмет утечек жидкости. Утечки жидкости могут приводить к снижению эффективности работы сцепления.
• Проверка работы привода сцепления: Проверка работы главного и рабочего цилиндров гидравлического привода сцепления. Неисправность цилиндров может приводить к затрудненному выключению сцепления.
• Тестирование на стенде: Проведение испытаний сцепления на специальном стенде для определения его характеристик и выявления неисправностей.

Ремонт и Замена Сцепления

Ремонт сцепления может включать в себя замену изношенных или поврежденных компонентов, таких как ведомый диск, нажимной диск, выжимной подшипник или привод сцепления. В некоторых случаях может потребоваться полная замена сцепления.

Основные Этапы Ремонта

1. Демонтаж коробки передач: Для доступа к сцеплению необходимо снять коробку передач.
2. Демонтаж сцепления: Снятие нажимного диска, ведомого диска и выжимного подшипника.
3. Осмотр и замена компонентов: Осмотр всех компонентов сцепления на предмет износа и повреждений. Замена изношенных или поврежденных компонентов новыми.
4. Установка сцепления: Установка нажимного диска, ведомого диска и выжимного подшипника.
5. Установка коробки передач: Установка коробки передач на место.
6. Регулировка привода сцепления: Регулировка привода сцепления для обеспечения правильного хода педали и полного выключения сцепления.

Когда необходима замена сцепления?

Определить необходимость замены сцепления можно по нескольким признакам. Если сцепление пробуксовывает даже при небольших нагрузках, передачи включаются с трудом или сопровождаются посторонними шумами, а также если ход педали сцепления стал слишком большим или слишком маленьким, то, скорее всего, требуется замена сцепления. Также рекомендуется заменять сцепление в комплекте, то есть вместе с ведомым и нажимным дисками, а также выжимным подшипником, чтобы обеспечить надежную и долговечную работу трансмиссии. При замене сцепления также следует проверить состояние маховика и при необходимости заменить его или произвести шлифовку поверхности трения.

Обслуживание Сцепления

Правильное обслуживание сцепления позволяет продлить срок его службы и избежать преждевременного ремонта. Регулярное обслуживание включает в себя проверку состояния привода сцепления, регулировку хода педали и замену жидкости в гидравлической системе.

Рекомендации по Обслуживанию

• Регулярная проверка уровня жидкости в гидравлической системе: Низкий уровень жидкости может указывать на утечки и приводить к снижению эффективности работы сцепления.
• Своевременная замена жидкости в гидравлической системе: Жидкость в гидравлической системе со временем загрязняется и теряет свои свойства, что может приводить к коррозии и износу компонентов.
• Регулировка хода педали сцепления: Неправильный ход педали может приводить к неполному выключению сцепления или к его пробуксовке.
• Смазка шарниров и соединений привода сцепления: Смазка обеспечивает плавную и легкую работу привода сцепления.
• Избегайте резких стартов и торможений: Резкие старты и торможения приводят к повышенному износу сцепления.
• Не держите ногу на педали сцепления во время движения: Это приводит к постоянному прижатию выжимного подшипника к нажимной пластине и ускоряет его износ.

Сцепление играет критически важную роль в работе грузового автомобиля, обеспечивая плавную передачу мощности от двигателя к трансмиссии. Поддержание сцепления в хорошем состоянии требует регулярного обслуживания и своевременного ремонта. Понимание принципов работы сцепления, признаков неисправности и методов диагностики поможет вам своевременно выявлять и устранять проблемы, продлевая срок службы сцепления и обеспечивая безопасную и эффективную эксплуатацию вашего грузового автомобиля. Соблюдение рекомендаций по эксплуатации и обслуживанию сцепления позволит вам избежать дорогостоящего ремонта и простоя техники. Правильное функционирование сцепления – залог надежной работы всего грузового автомобиля.
